Nesta Página encontrará material preparado para auxiliar nos seus estudos de Geometria Descritiva. Na galeria de arquivos Power Point há exemplos desenvolvidos que poderá consultar. As funções Dynamo tratam de um conjunto de macros programadas em ambiente de programação visual dinâmico dentro do programa de projeto Revit. O aluno poderá utilizar as funções depois de baixar e instalar o programa no site educacional da Autodesk. Inicie pelos estudos de Ponto Reta e Plano.
Software para Educação | Education Community | Autodesk No Portal Académico da Autodesk o aluno poderá se cadastrar e baixar os programas AutoCAD e Revit realizar os exercícios da disciplina
Arquivo DWG com exercícios. Arquivo DWG AutoCAD com os exercícios a ser desenvolvidos ao longo do semestre.
Funções Dynamo. Todas as funções Dyn e Dyf podem ser baixadas de GitHub e executadas em Revit dentro do Dynamo. Para rodar as funções utilizar uma vista 3D configurada com modo de sombreamento Shade ou Consitent Colors.
Estudo do Plano
Rebatimento combinando Método dos triângulos e Homologia Afim
Homologias
Estudo do ponto
Estudo da reta
Estudo do plano
Achar traços de um plano qualquer
Métodos descritivos: Mudança de Plano
Métodos descritivos: Mudança de planos
Métodos descritivos: Rotação_01
Métodos descritivos: Rotação_02
Métodos descritivos: Rebatimento
Seção Plana: Prisma oblíquo
Seção plana: Prisma Obliquo
Seção Plana: Prisma Hexagonal Plano de Rampa
Seco Plana: Homologia das seções planas
Seção Plana
Seção Plana: cilindro
Secão Plana: Homologia
Seção Plana: Achando as interseções
Seção Plana: Achando as interseções
Concordância de arcos
Planificação
Diâmetros conjugados: Relações homológicas círculo e elipse
Cortes
Elementos da elipse
Diâmetros conjugados: Relação do círculo e da elipse
Projeção Ortográfica
Vistas ortográficas em 1° Diedro
Vistas ortográficas em 3° Diedro

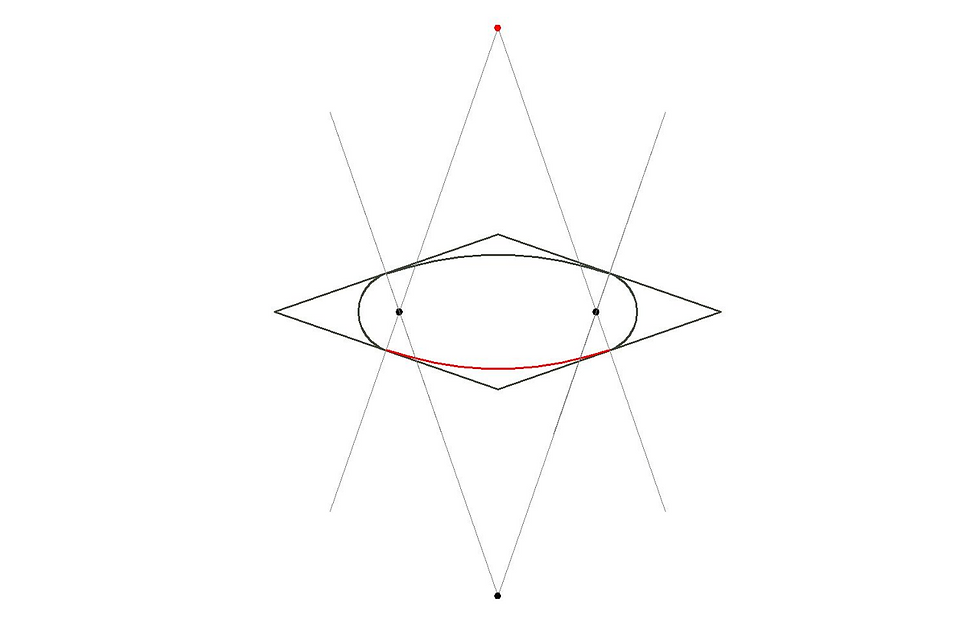

Traçado da Oval de 4 Centros
Projeto Paramétrico: Uso de oval 4 Centros
Traçado da Cicloide
Projeto Paramétrico: A Cicloide como tema formal
Traçado de espirais de n centros
Projeto Paramétrico: Espirais de n centros
Coeficientes utilizados em axonometrias aproximadas
